产品名称:金属防爆电缆密封接头,又称铜镀镍电缆格兰头或铜镀镍电缆固定头。
螺牙规格:美制NPT锥螺牙,符合美国标准锥形螺纹管牙规范。(National Pipe Thread Taper-ANSI B2.1)。
产品说明:采用优质黄铜材质精制而成,具有独特的防爆功能,特殊夹紧爪与夹紧圈之设计,夹紧电缆范围大,抗拉力特强,可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
防护等级:在规定的卡口范围内,并使用密封圈旋紧迫紧头,达到IP68-10Bar 工作温度:-40℃~+100℃短时可达+120℃

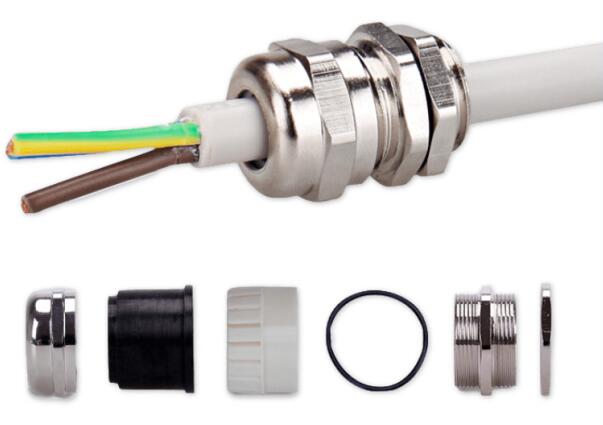

产品材质:A.C.F 部份以黄铜制成,E 部份以UL 认可之尼龙PA66 制成( 防火等级UL 94V-2 ),B 及D部份采用EPDM耐候橡胶制成。
安装方法:铜镀镍电缆防水接头出线口一端可将进出电缆锁紧并起到防水防尘、防震动的作用,另一端可接入设备箱体上,也可以根据选用螺纹。接入进出口为内螺纹的电动设备上。
产品颜色:金属色 备注:接受定制316不锈钢,耐高温,阻燃型等,欢迎来电咨询。
佐观产品编码 |
开孔螺纹 |
适用范围mm |
螺纹外径mm |
螺纹长度C mm |
结合长度C+H mm |
扳手尺寸mm |
HSMT-M8*1(Φ2-Φ4) |
M8*1.0 |
2-4 |
8 |
5 |
16 |
12 |
HSMT-M10*1(Φ3-Φ6.5) |
M10*1.0 |
3-6.5 |
10 |
6.5 |
19 |
14 |
HSMT-M12*1.5(Φ3-Φ6.5) |
M12*1.5 |
3-6.5 |
12 |
6.5 |
19 |
14 |
HSMT-M12*1.5(Φ4-Φ8) |
M12*1.5 |
4-8 |
12 |
6.5 |
19 |
14 |
HSMT-M14*1.5(Φ4-Φ8) |
M14*1.5 |
4-8 |
14 |
8 |
19 |
17 |
HSMT-M16*1.5(Φ4-Φ8) |
M16*1.5 |
4-8 |
16 |
8 |
20 |
18 |
HSMT-M18*1.5(Φ5-Φ10) |
M18*1.5 |
5-10 |
18 |
8 |
21 |
20 |
HSMT-M20*1.5(Φ6-Φ12) |
M20*1.5 |
6-12 |
20 |
8 |
22 |
22 |
HSMT-M22*1.5(Φ9-Φ14) |
M22*1.5 |
9-14 |
22 |
8 |
23 |
24 |
HSMT-M24*1.5(Φ9-Φ14) |
M24*1.5 |
9-14 |
24 |
9 |
25 |
24/27 |
HSMT-M25*1.5(Φ10-Φ16) |
M25*1.5 |
10-16 |
25 |
9 |
27 |
27 |
HSMT-M25*1.5(Φ13-Φ18) |
M25*1.5 |
13-18 |
25 |
9 |
27 |
30/27 |
HSMT-M27*2(Φ13-Φ18) |
M27*2 |
13-18 |
27 |
9 |
27 |
30 |
HSMT-M30*2(Φ15-Φ22) |
M30*2 |
15-22 |
30 |
9 |
29 |
30/32 |
HSMT-M32*1.5(Φ15-Φ22) |
M32*1.5 |
15-22 |
32 |
10 |
29 |
35 |
HSMT-M32*1.5(Φ18-Φ25) |
M32*1.5 |
18-25 |
32 |
10 |
29 |
35 |
HSMT-M33*2(Φ18-Φ25) |
M33*2 |
18-25 |
33 |
10 |
29 |
35 |
HSMT-M36*2(Φ18-Φ25) |
M36*2 |
18-25 |
36 |
10 |
31 |
40 |
HSMT-M40*1.5(Φ18-Φ25) |
M40*1.5 |
18-25 |
40 |
11 |
31 |
40/45 |
HSMT-M40*1.5(Φ22-Φ28) |
M40*1.5 |
22-28 |
40 |
11 |
31 |
40/45 |
HSMT-M40*1.5(Φ24-Φ30) |
M40*1.5 |
24-30 |
42 |
11 |
35 |
45 |
HSMT-M42*2(Φ24-Φ30) |
M42*2 |
24-30 |
42 |
11 |
35 |
45 |
HSMT-M48*2(Φ25-Φ33) |
M48*2 |
25-33 |
48 |
11 |
37 |
50/52 |
HSMT-M50*1.5(Φ31-Φ38) |
M50*1.5 |
31-38 |
50 |
13 |
37 |
57/55 |
HSMT-M54*2(Φ31-Φ38) |
M54*2 |
31-38 |
54 |
13 |
38 |
57 |
HSMT-M60*2(Φ37-Φ44) |
M60*2 |
37-44 |
60 |
14 |
38 |
64 |
HSMT-M63*1.5(Φ37-Φ44) |
M63*1.5 |
37-44 |
63 |
14 |
38 |
64/68 |
HSMT-M63*1.5(Φ42-Φ52) |
M63*1.5 |
42-52 |
63 |
14 |
38 |
64/68 |
HSMT-M64*2(Φ37-Φ44) |
M64*2 |
37-44 |
64 |
14 |
38 |
64/68 |
HSMT-M72*2(Φ42-Φ52) |
M72*2 |
42-52 |
75 |
16 |
42 |
78/80 |
HSMT-M75*2(Φ45-Φ55) |
M75*2 |
45-55 |
75 |
16 |
42 |
78/80 |
HSMT-M76*2(Φ45-Φ55) |
M76*2 |
45-55 |
76 |
16 |
42 |
78/80 |
HSMT-M80*2(Φ50-Φ60) |
M80*2 |
50-60 |
80 |
18 |
45 |
88 |
HSMT-M88*2(Φ60-Φ70) |
M88*2 |
60-70 |
88 |
18 |
45 |
94 |
HSMT-M100*2(Φ70-Φ82) |
M100*2 |
70-82 |
100 |
20 |
53 |
110 |
HSMT-M110*2(Φ75-Φ90) |
M110*2 |
75-90 |
110 |
20 |
65 |
120 |
HSMT-M125*3(Φ95-Φ108) |
M125*3 |
95-108 |
125 |
20 |
75 |
140 |
HSMT-M150*3(Φ110-Φ125) |
M150*3 |
110-125 |
150 |
20 |
80 |
168 |
佐观产品编码 |
开孔螺纹 |
适用范围mm |
螺纹外径mm |
螺纹长度C mm |
结合长度C+H mm |
扳手尺寸mm |
HSMT-PG7(Φ3-Φ6.5) |
PG7 |
3-6.5 |
12.5 |
7 |
19 |
14/15 |
HSMT-PG9(Φ4-Φ8) |
PG9 |
4-8 |
15.2 |
8 |
20 |
17/18 |
HSMT-PG11(Φ5-Φ10) |
PG11 |
5-10 |
18.6 |
8 |
21 |
20/21 |
HSMT-PG13.5(Φ6-Φ12) |
PG13.5 |
6-12 |
20.4 |
8 |
22 |
22/23 |
HSMT-PG16(Φ9-Φ14) |
PG16 |
9-14 |
22.5 |
9 |
23 |
24/25 |
HSMT-PG19(Φ9-Φ14) |
PG19 |
9-14 |
25 |
9 |
25 |
24/27 |
HSMT-PG21(Φ13-Φ18) |
PG21 |
13-18 |
28.3 |
9 |
27 |
30 |
HSMT-PG25(Φ15-Φ22) |
PG25 |
15-22 |
32 |
10 |
29 |
35 |
HSMT-PG29(Φ17-Φ25) |
PG29 |
17-25 |
37 |
11 |
31 |
40 |
HSMT-PG36(Φ25-Φ32) |
PG36 |
25-32 |
47 |
11 |
37 |
50 |
HSMT-PG42(Φ31-Φ38) |
PG42 |
31-38 |
54 |
13 |
38 |
27 |
HSMT-PG48(Φ37-Φ44) |
PG48 |
37-44 |
59.3 |
14 |
38 |
64 |
HSMT-PG63(Φ42-Φ52) |
PG63 |
42-52 |
72 |
16 |
42 |
78 |
佐观产品编码 |
开孔螺纹 |
适用范围mm |
螺纹外径mm |
螺纹长度C mm |
结合长度C+H mm |
扳手尺寸mm |
HSMT-NPT1/4(Φ3-Φ6.5) |
1/4NPT |
3-6.5 |
12.7 |
6.5 |
19 |
14 |
HSMT-NPT3/8(Φ4-Φ8) |
3/8NPT |
4-8 |
16 |
8 |
20 |
18 |
HSMT-NPT1/2(Φ6-Φ6) |
1/2NPT |
6-12 |
21.3 |
8 |
22 |
22/23 |
HSMT-NPT3/4(Φ13-Φ18) |
3/4NPT |
13-18 |
26.6 |
9 |
25 |
30 |
HSMT-NPT1(Φ17-Φ25) |
1NPT |
17-25 |
33.4 |
10 |
29 |
40 |
HSMT-NPT1-1/4(Φ25-Φ33) |
1-1/4NPT |
25-33 |
42.1 |
11 |
35 |
50 |
HSMT-NPT1-1/2(Φ31-Φ38) |
1-1/2NPT |
31-38 |
47.8 |
12 |
37 |
57/55 |
HSMT-NPT2(Φ37-Φ44) |
1/2NPT |
37-44 |
59.6 |
14 |
38 |
64 |
HSMT-NPT2-1/2(Φ42-Φ52) |
2-1/2NPT |
42-52 |
75 |
16 |
42 |
78 |
HSMT-NPT2-1/2(Φ45-Φ55) |
2-1/2NPT |
45-55 |
75 |
16 |
42 |
78 |
HSMT-NPT3(Φ60-Φ70) |
3NPT |
60-70 |
88 |
18 |
45 |
94 |
佐观产品编码 |
开孔螺纹 |
适用范围mm |
螺纹外径mm |
螺纹长度C mm |
结合长度C+H mm |
扳手尺寸mm |
HSMT-G1/4(Φ3-Φ6.5) |
G1/4 |
3-6.5 |
12.7 |
6.5 |
19 |
14 |
HSMT-G3/8(Φ4-Φ8) |
G3/8 |
4-8 |
16 |
8 |
20 |
18 |
HSMT-G1/2(Φ6-Φ6) |
G1/2 |
6-12 |
21.3 |
8 |
22 |
22/23 |
HSMT-G3/4(Φ13-Φ18) |
G3/4 |
13-18 |
26.6 |
9 |
25 |
30 |
HSMT-G1(Φ17-Φ25) |
G1 |
17-25 |
33.4 |
41 |
29 |
40 |
HSMT-G1-1/4(Φ25-Φ33) |
G1-1/4 |
25-33 |
42.1 |
11 |
35 |
50 |
HSMT-G1-1/2(Φ31-Φ38) |
G1-1/2 |
31-38 |
47.8 |
12 |
37 |
57/55 |
HSMT-G2(Φ37-Φ44) |
G2 |
37-44 |
59.6 |
14 |
38 |
64 |
HSMT-G2-1/2(Φ42-Φ52) |
G2-1/2 |
42-52 |
75 |
16 |
42 |
78 |
HSMT-G2-1/2(Φ45-Φ55) |
G2-1/2 |
45-55 |
75 |
16 |
42 |
78 |
HSMT-G3(Φ60-Φ70) |
G3 |
60-70 |
88 |
18 |
45 |
94 |
|
