一、适用范围
◆适用于爆炸性气体环境1区、2区;
◆适用于可燃性粉尘环境20区、21区、22区;
◆适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境;
◆适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆
炸性危险环境
二、技术参数
执行标准:GB 3836.1、GB 3836.2、GB 12476.1、JB/T 9600、IEC60079
额定标志:ExeⅡ、DIP A20
防护灯具:IP65
尺寸:M12-M125
厚度:1mm
尺寸:M16、M20、M25、M32、M40、M50、M63、M75、M88、M100、M110、M125
所有材质和尺寸均可定做
与我司提供的电缆接头相配套,定做亦可。

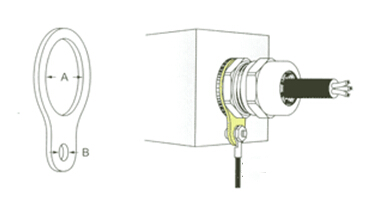

接地片是用于电缆密封接头进线和设备之间供接地连接。
适合各种铠装电缆接头 接地效果的使用。材质为黄铜或者黄铜做镀镍处理
优质黄铜板一次性成型压制而成,适合接地设备需要,配合佐观公司的防爆电缆接头和防爆接线箱及防爆软管等众多的防爆电气产品使用,效果更佳。
型号规格 |
D |
H |
L |
d |
额定每秒短路电流(KA) |
M20 |
21 |
1.5 |
33 |
7 |
3.06 |
M25 |
26 |
1.5 |
36 |
10.5 |
4 |
M32 |
33 |
1.5 |
41 |
12.2 |
5.4 |
M40 |
41 |
1.5 |
44.5 |
13.5 |
7.2 |
M50 |
51 |
1.5 |
58 |
13.5 |
10.4 |
M60 |
61 |
2 |
65 |
13.5 |
10.4 |
M63 |
64 |
2 |
67 |
13.5 |
10.4 |
M75 |
76 |
2 |
73 |
13.5 |
10.4 |
