尼龙电缆密封格兰头
|
|
|
|
|
浏览次数: |
|
|
详细介绍 |

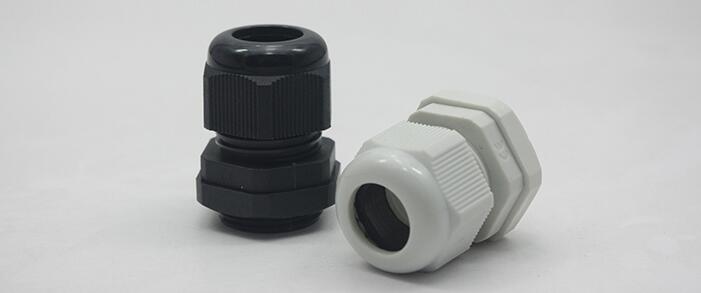

尼龙电缆密封格兰头产品介绍

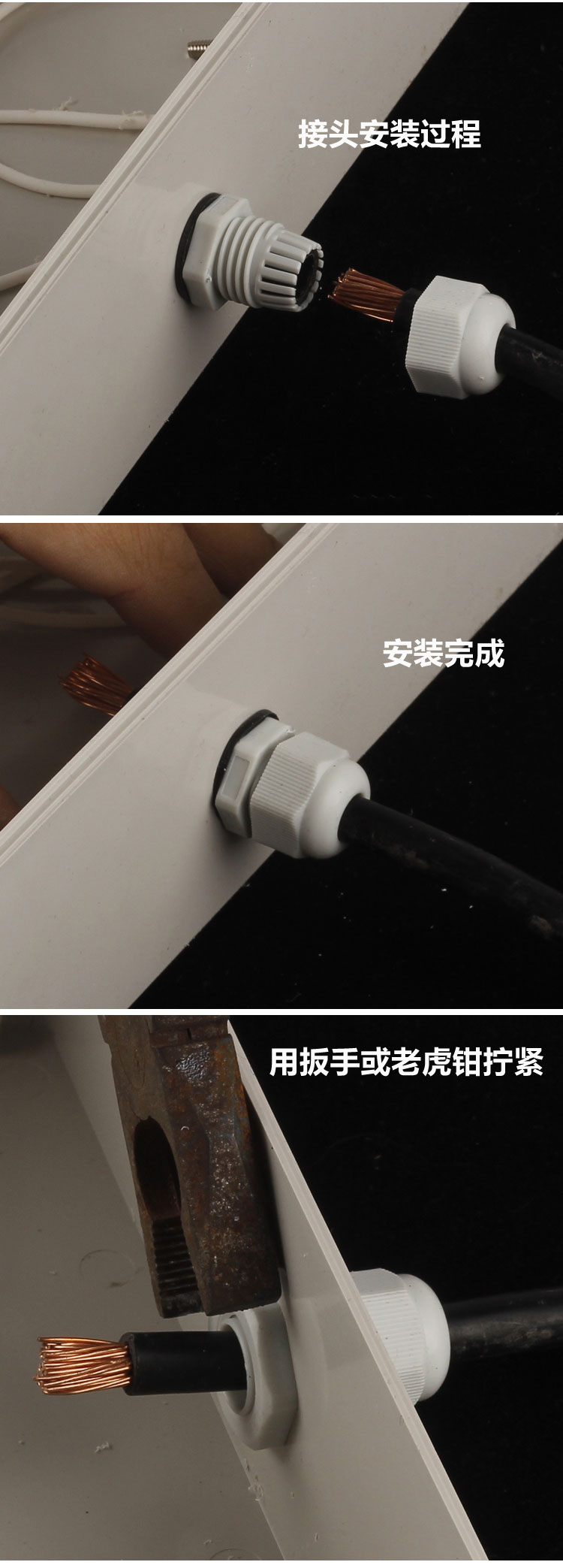

尼龙格兰头适合于电源进线、仪表、照明灯具、LED灯具、电气箱等一切要求整体或部分达到防水防尘,抗拉等要求的场合,是一种用于紧固电线电缆,并达到一定的IP防护等级和抗拉、抗扭能力的产品。根据材质的分类电缆接头的主体采用UL认可的尼龙PA66 94V-2等级材料,橡胶圈为丁腈橡胶材质,可使得产品达到IP68防护等级。 螺纹规格:按照国际标准,电缆防水接头可分为 公制(Metric)、德制(PG)、英制(G)、美制(NPT)、管制(MG) 工作温度:尼龙接头在正常状态下静态-40°C至100°C,瞬时耐热至120°C,动态-20°C至80°C,瞬时耐热至100°C。 产品特性:M18X1.5尼龙电缆防水接头采用特殊夹紧爪与橡胶件设计,夹紧范围大,抗拉力特强,可防水,防尘,防盐,耐酸碱,酒精,油脂及一般溶剂。 颜色种类:黑色、灰白色,特殊颜色(绿色、红色、蓝色、黄色)可定做。 产品认证:通过权威部门的检测电缆防水接头产品获得了CE、IP68(防尘、防水测试合格)、ROHS(环保)、TUV、CTS等认证 产品特性: ①尼龙电缆格兰头加紧圈经特殊设计,固定拉力强,对电机不造成伤害 ②尼龙电缆密封格兰头的固定头解体,电缆可直接穿入上紧即可,省时方便 ③尼龙电缆密封格兰头具有防水,防尘、盐、耐弱酸、酒精、油、油脂及一般溶剂,室内室外均可应用 ④尼龙电缆密封格兰头在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68 防护等级 应用范围: 尼龙电缆密封格兰头主要用于电力电子控制设备、航空通信、机床机械设备制造业、测量控制技术、仪器仪表制造及其他许多行业中机械控制箱、配电柜、电机、接线盒、水泵、LED灯具等电线、电缆的固定;一端可接入设备箱体开孔上面,另一端用锁紧螺母旋紧固定,也可以选用电缆接头配套的螺纹直接接入进出口为内螺纹的电动设备上。 主要作用: 尼龙电缆密封格兰头被广泛用于电力、控制、测量仪器、数据和通信电缆,其主要用途使线路通畅,使电缆保持密封,起到防松、防滑、防脱、密封防水的作用
公制螺纹 |
产品型号 |
螺纹规格 |
电缆范围(mm) |
开孔尺寸(mm) |
螺纹长度(mm) |
本体高度(mm) |
扳手径(mm) |
螺纹外径(mm) |
HSK.N-M12/6.5 |
M12 |
3-6.5 |
Φ12.6-13 |
8 |
22 |
16 |
12 |
HSK.N-M16/08 |
M16 |
4-8 |
Φ15.3-15.5 |
8 |
26 |
19 |
16 |
HSK.N-M18/10 |
M18 |
5-10 |
Φ18.7-19 |
8 |
27 |
22 |
18 |
HSK.N-M20/12 |
M20 |
6-12 |
Φ20.5-21 |
9 |
28 |
24 |
20 |
HSK.N-M22/14 |
M22 |
10-14 |
Φ22.6-23 |
10 |
30 |
27 |
22 |
HSK.N-M24/14 |
M24 |
10-14 |
Φ24.2-24.5 |
10 |
30 |
27 |
24 |
HSK.N-M25/16 |
M25 |
12-16 |
Φ28.5-29 |
10 |
35 |
33 |
25 |
HSK.N-M27/18 |
M27 |
13-18 |
Φ28.5-29 |
10 |
35 |
33 |
27 |
HSK.N-M30/21 |
M30 |
15-21 |
Φ30.2-30.5 |
11 |
34 |
35/36 |
30 |
HSK.N-M32/21 |
M32 |
16-21 |
Φ30.2-30.5 |
11 |
34 |
36/37 |
32 |
HSK.N-M40/32 |
M40 |
22-32 |
Φ47.3-48 |
14 |
48 |
52/53 |
40 |
HSK.N-M50/38 |
M50 |
32-38 |
Φ54.5-55 |
14 |
49 |
60/61 |
50 |
HSK.N-M63/44 |
M63 |
37-44 |
Φ60-61 |
14 |
50 |
67 |
63 |
德制螺纹 |
产品型号 |
螺纹规格 |
电缆范围(mm) |
开孔尺寸(mm) |
螺纹长度(mm) |
本体高度(mm) |
扳手径(mm) |
螺纹外径(mm) |
HSK.N-PG7/6.5 |
PG7 |
3-6.5 |
Φ12.6-13 |
8 |
22 |
16 |
12.5 |
HSK.N-PG9/08 |
PG9 |
4-8 |
Φ15.3-15.5 |
8 |
26 |
19 |
15.2 |
HSK.N-PG11/10 |
PG11 |
5-10 |
Φ18.7-19 |
8 |
27 |
22 |
18.6 |
HSK.N-PG13.5/12 |
PG13.5 |
6-12 |
Φ20.5-21 |
9 |
28 |
24 |
20.4 |
HSK.N-PG16/14 |
PG16 |
10-14 |
Φ22.6-23 |
10 |
30 |
27 |
22.5 |
HSK.N-PG19/16 |
PG19 |
12-16 |
Φ24.2-24.5 |
10 |
30 |
27/28 |
25 |
HSK.N-PG21/18 |
PG21 |
13-18 |
Φ28.5-29 |
10 |
35 |
33 |
28.3 |
HSK.N-PG25/21 |
PG25 |
16-21 |
Φ30.2-30.5 |
11 |
37 |
35/36 |
29.9 |
HSK.N-PG29/25 |
PG29 , ;<, /SPAN> |
18-25 |
Φ37.2-37.5 |
12 |
40 |
41/42 |
37 |
HSK.N-PG36/32 |
PG36 |
22-32 |
Φ47.3-48 |
14 |
48 |
52/53 |
47 |
HSK.N-PG42/38 |
PG42 |
32-38 |
Φ54.5-55 |
14 |
49 |
60/61 |
54 |
HSK.N-PG48/44 |
PG48 |
37-44 |
Φ60-61 |
14 |
50 |
64/65 |
59.3 |
HSK.N-PG63/50 |
PG63 |
42-50 |
Φ71.5-72 |
27 |
60 |
72 |
70.1 |
|
|
|
|
