  电缆进线的防爆设备的安装

发布时间:2015-4-23 15:11:54 来源: 阅读次数:


电缆进线的防爆设备的安装

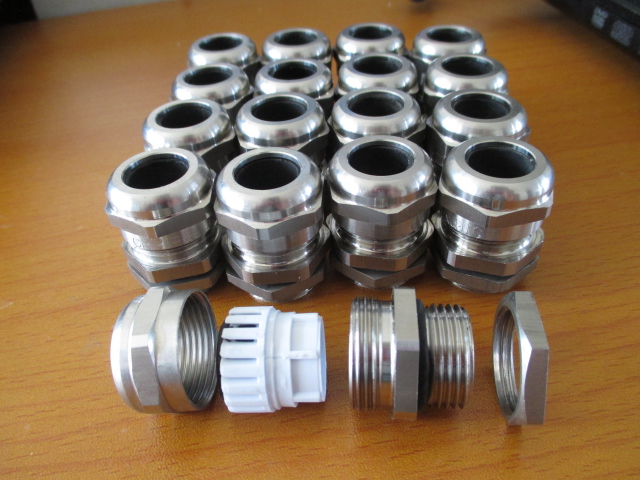

b.压紧螺母式引入装置。压紧螺母式引入装置的安装方法基本上与压盘式引入装置约安装方法相同。它通过旋紧压紧螺母使引入口密封。这里压紧螺母的压紧端端部有一段直径较小的无螺纹部分,从而使密封圈与金属垫圈可置入光滑的圆孔内,并保证压紧,以后更换此压紧螺母配件时应注意这一点。

  c.铠装高压电缆引入装置。高压铠装电缆进线装置(额定电压不低于3 kV的电缆),其引入装置有放置电缆终端头的空腔。使用这种引入装置时,要在引线处的进线段去除铠装外皮,使迸线口密封。

  d.浇注固化填料密封式引入装置。该装置主要用于橡胶或塑料护套低压电缆,电缆引人口有防止电缆拔脱装置,并有电缆保护管。具体安装过程为:在打开接线盒密封盖后,先拆开电缆保护管和防止电缆拔脱装置,拆开联通节,并按此顺序将它们穿过电缆;剥切电缆(注意留有一定余量),做好接线端子后(尚未接线),固定防止电缆拔脱装置,清理浇注处的电缆表面,浇注密封填料至标志处为止,待填料干固后,将接线端子接到设备接线盒接线柱上,然后固定联通节,最后盖密接线盒盖。

  e.金属密封环式引入装置。ⅡA、ⅡB型防爆电气设备可采用金属密封环式引入装置,其引入的电缆为金属护套电缆,引入处的电缆表面要清洁干燥,对涂有防腐层的电缆,应将防护层清除干净后敷设。所购引入装置密封环有允许最大和最小外径的金属护套电缆的规定尺寸,这一点要注意。

  安装时,依次拆开各零部件,清洗、处理、干燥引入段的电缆。清洗长度为0.3~0.5m,以便于安装。将引入装置各零部件也清洗干净,擦干;依次将电缆穿过螺母,小心穿过金属密封环,通过套管,穿过联通节;剥切电缆端部;穿过端部固定套管,让电缆剥出的线芯穿过绝缘套管;套好端部密封套管,浇注绝缘填料;然后将套管旋紧到联通节上,将金属密封环小心地向右移动,同时将电缆向左移,使金属密封环顶住套管的左端,并使端部固定套管顶住套管的右端;旋上螺母,逐渐拧紧,使金属密封环紧紧夹住金属护套电缆
