电缆进线的防爆设备的安装(上)
①电缆敷设的要求。电缆一般均设在爆炸危险性较小的环境或远离释放源的地方,敷设的电缆一般为铠装电缆;明敷时,当采用能防止机械损伤的方式敷设时,也可以采用非铠装的塑料护套电缆;对移动式防爆电气设备,可使用橡胶电缆。一般电缆的敷设均采用埋地敷设或埋设在电缆沟内,电缆沟内填满砂,没排水措施。如架空敷设,则宜采用电缆桥架敷设,并采用阻燃电缆。
安装电缆时,在通过地板、墙壁及易受机械损伤处没厚壁管保护,并按下列步骤操作:
a.保护管与建筑物间的空隙用水泥砂浆充填严密。
b.在保护管两端的管口处,将电缆周围用石棉等非燃性纤维堵塞严密后,再填密封胶泥。密封胶泥的填塞高度不得小于管子内径的1.5倍,且不得小于50mm。

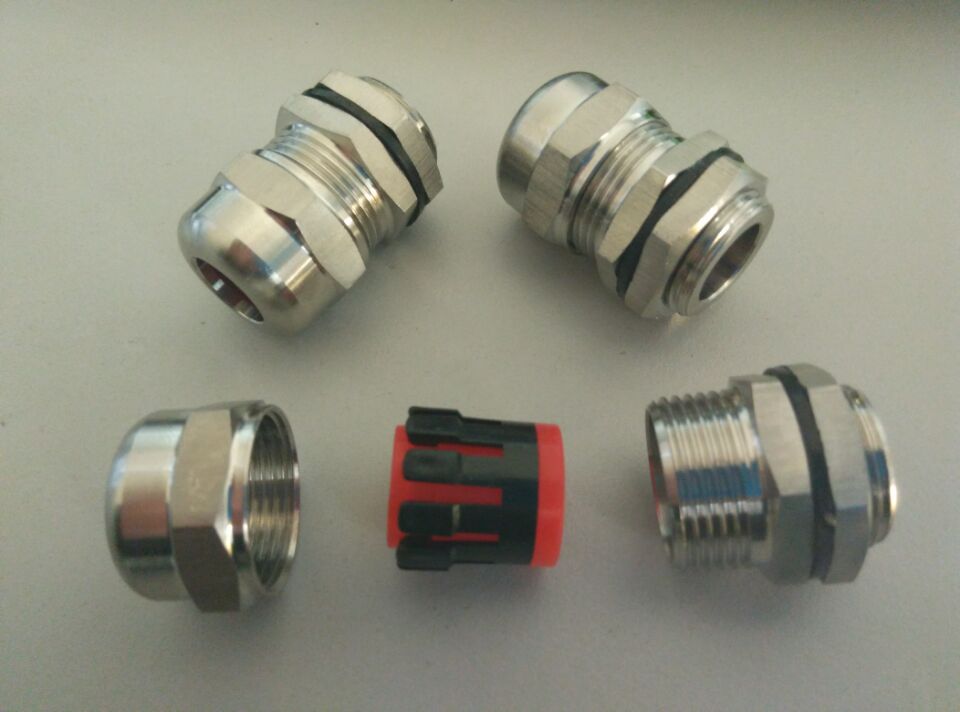

②防爆电气设备进线电缆的安装。防爆电气设备、接线盒等电缆的进线处通常有压盘式引入装置、压紧螺母式引入装置、铠装高压电缆引入装置、浇注固化填料密封式引入装置和金属密封环式引入装置等。固定式防爆电气设备的接线盒壳体与联通节通常为两个独立的部件,故在检修设备时,可以不拆卸密封圈,只要将联通节与接线盒壳体分开,就可以拆线,挪走设备予以检修,从而避免因密封圈的反复拆卸而损坏其密封性。在安装时,也可拆开联通节与接线盒壳体的连接,这样便于安装。
现将这五种以不同引入装置引入电缆的做法分别介绍如下:
a. 压盘式引入装置。压盘式引入装置一般适用于塑料护套电缆和橡胶电缆。
先剥切电缆,制作电缆头,需注意接线长度及裕量。打开电气设备接线盒盖,注意保护盖与壳之间的隔爆面不能受到损伤。接着拆开联通节与设备接线盒壳体之间的连接。松开压紧螺栓,取出压盘,再依次取出金属垫圈、金属垫片及弹性密封圈;另一金属垫圈可不拆,留在联通节内。按电缆外径大小切割弹性密封圈内孔,使切割后的内孔与电缆外径相仿(d=电缆外径±l mm)。如为铠装电缆,伸人弹性密封圈内的一段应剥去电缆铠装外皮,密封圈内孔尺寸应与剥去铠装外皮后的外径相仿。松开防止电缆拔脱装置,然后依次将电缆穿过防止电缆拔脱装置、压盘、金属垫圈、弹性密封圈、另一金属垫圈、联通节,粗略看一看电缆接线长度是否够,并做少量调整。
依上述相反的顺序,将各零部件装入联通节内,旋上两只压紧螺栓,压紧压盘,注意两边交叉压紧,再用防止电缆拔脱装置将电缆固定在压盘上。将装好电缆线的联通节装到电气设备接线盒上。
接线时应注意接线方法,要有防松装置,并注意电缆中的接地或接零线应与电气设备接线盒内的内接地螺栓相接,而铠装电缆的钢带及金属包皮接地线应与防爆电气设备的外接地螺栓相接。
盖好接线盒盖,注意密封。这里金属垫圈有两个,分别位于弹性密封圈的前后两处,通过左右两只压紧螺栓压紧压盘,使弹性密封圈严密密封引入口。在使用小直径电缆时,密封圈受压能将电缆压紧;当使用大直径电缆时,则可取出金属垫圈,直接由压盘压紧密封圈密封引入口。 |
