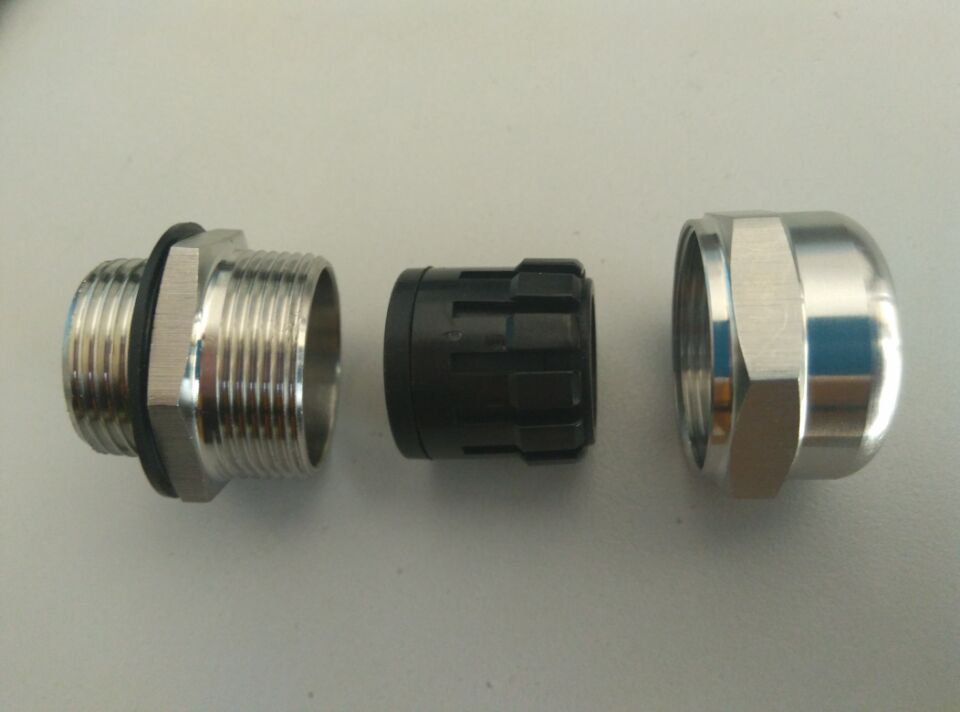

现场仪表安装常用格兰头螺纹接口+ e7 |8 |- K. k5 S 3 ?$ l$ B" E0 s6 R( d 仪表安装配管时常用的螺纹标准并不多,以下4种是最常用的。+ ]8 a1 |! ~" h7 C# U( c( a, d 1 、公制螺纹6 N- ?* a+ U9 O 代号:M& p, I" X/ O4 b! S5 [, \2 H3 _ 常用规格举例:M20x1.5、M27x2. e" X! P3 ^8 q; \* j 特点:非密封螺纹,需配密封圈实现密封,比较常用,现货比较多。建议使用公制螺纹。 如:精密数字压力计,数字压力表,热电偶,热电阻,普通压力表,压力变送器,差压变送器 ! c4 \# j# F9 K$ I! m2 W 2 、英制螺纹(管螺纹) 代号:G 常用规格举例:G1/2、G3/4! z" Q& i w% K 特点:非密封螺纹,需配密封圈实现密封, 3、 德制螺纹6 J* o3 U0 @ X( U) N6 L 代号:PG J5 w: q3 F: G0 e' x* W1 w 常用规格举例:PG16、PG25
PG螺纹:德标钢管螺纹(Steel conduit Thread)执行标准:DIN40430,牙形角是80° 于1999年12月31日被撤销。 新标准DIN EN 50262于2000年1月1日生效。新标准采用新的公制尺寸。 过渡期到2001年3月1日止。主要应用在电气电缆管线接头上。
e6 X8 S特点:密封螺纹,无需配密封圈 4 、60°圆锥管螺纹; c: C- t6 T4 ] 代号:NPT(管螺纹标准) 就是美国国家标准 常用规格举例:NPT 1/2" 或 1/2 NPT"
NPT 是 National (American) Pipe Thread 的缩写,属於美国标准的 60 度锥管螺纹,用於北美地区.国家标准可查阅 GB/T12716-1991。 & R$ d7 X0 @) j7 t' z' `
国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英吋.行内人通常用分来称呼螺纹尺寸,一吋等於8分,1/4 吋就是2分,1/2" 是4分,如此类推. (F)是母口,female, (M)是公口male. 特点:密封螺纹,无需配密封圈 ; m# E! r1 p0 a ) Y2 C, n. I0 @( K/ g' `8 ^ 在生产中一定要注意仪表、设备接口螺纹的标准,工作压力等技术要求,不然会造成不必要的麻烦
|
